MK5-640 五軸聯動玉石雕刻機
時間:2021-06-26 15:57:19閱讀次數:3735
- 產品介紹
功能概述：
MK5-640五軸聯動玉石雕刻機是一款專門為雕刻復雜擺件立體件的工藝品雕刻機：床身底座、立柱均為一體鑄造，剛性好，穩定性好。搭配進口伺服系統及高精密傳動組件，加工精度高，運行穩定。系統一體式設計，操作方便，功能強大。整機采用精密鈑金件全范圍防護，外形更美觀，更有效地保持場地的環境衛生及人員安全性。適合人像，動物，景觀等立體模型加工。
用途/應用領域：
可根雕、各種玉石、石材復雜模型雕刻加工，適合加工人像，動物，景觀等立體工藝品模型
|
機械參數 |
單位 |
MK5-640 |
|
XYZ工作行程 |
mm |
600*380*350 |
|
A/B回轉角度 |
mm |
0~360°/0~-120° |
|
旋轉工作臺外徑 |
mm |
160 |
|
旋轉工作臺承重 |
KG |
20 |
|
對刀儀 |
精度0.002mm |
標配 |
|
重復定位精度 |
mm |
±0.003 |
|
定位精度 |
mm |
±0.005 |
|
XYZAB軸快速進給 |
m/min |
20/20/20/15/15 |
|
主軸轉速 |
rpm |
3.2KW/24000 |
|
XYZAB軸電機功率 |
kw |
0.75/0.75/2.0/0.4/0.75 |
|
潤滑系統 |
1.5L |
全自動潤滑系統 |
|

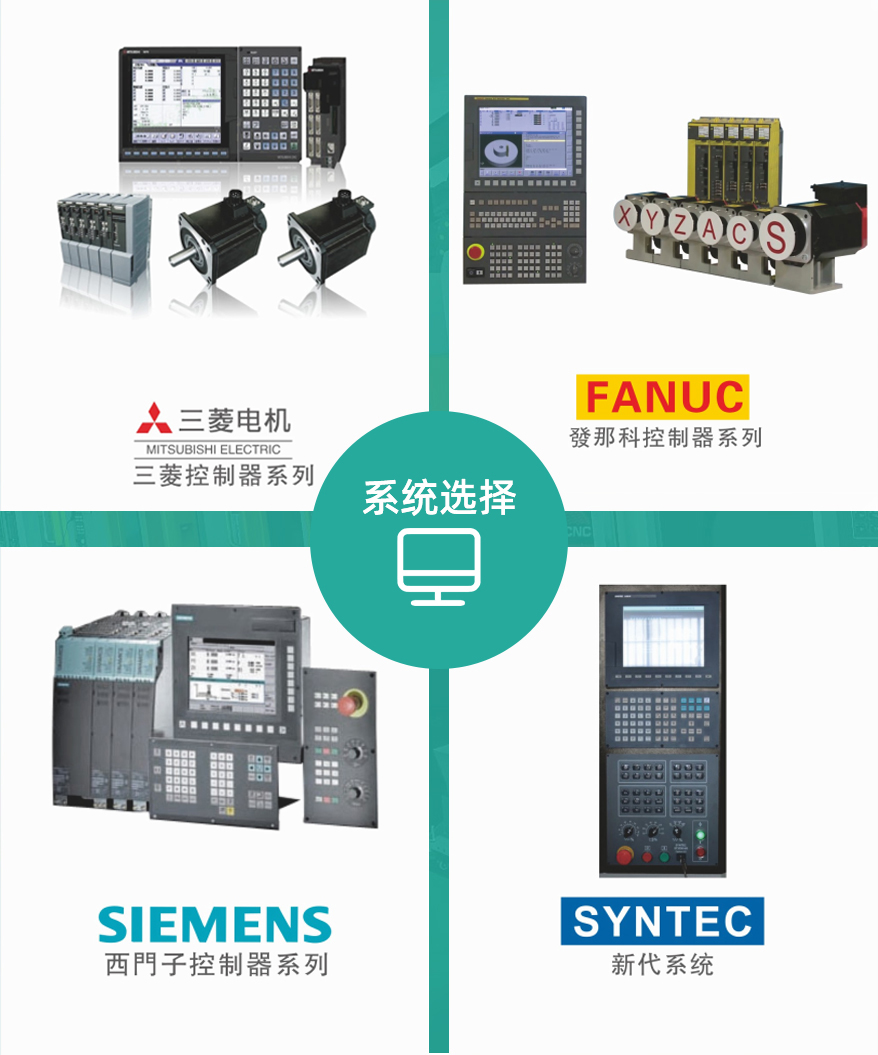

控制系統 |
|
新代210MA-E5 |
|
電源 |
V |
三相380V |
|
外觀尺寸 |
mm |
1500*1800*2000 |
|
設備重量 |
KG |
2200 |

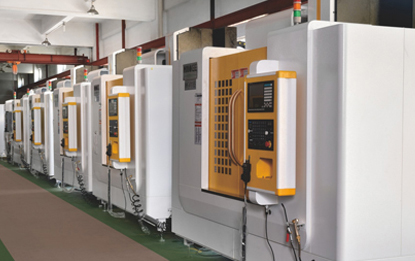

- 1 、鑄鐵經高溫回爐及六個月以上的時效處理。
- 2、嚴謹?shù)呐溲b工藝（線軌裝配、絲杠裝配、軸承裝配等）。
- 3、精湛的鏟刮工藝(馬達座鏟刮、主軸端面鏟刮、立柱安裝面鏟刮）。
- 4、科學的生產制作，全程可追溯的品質管控制度。
- 1、在進行螺距誤差檢測時，可同時檢驗出直線軸導軌在XX和YY兩個方向上的直線度，
- 2、保證機床各部的加工和裝配精度。實測出機床正式定位精度和重復定位精度。
- 3、整機檢測主軸垂直度與工作臺平面的精度，要求精度保證0.01mm以內。
- 4、整機檢測Z軸導軌與工作臺垂直度，要求精度保證0.01mm以內。
- 5、整機檢測XY軸導軌垂直度，要求精度保證0.005mm以內。
